| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NLD |
| Orzecznictwo: | ISO9001 CE FCC |
| Numer modelu: | X8 |
| Minimalne zamówienie: | 2Set |
| Cena: | Negotible |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L / C, T / T, D / P, D / A |
| Możliwość Supply: | 100 zestawów / miesiąc |
| Nazwa: | System zasilania X8 | Zalecane obciążenie: | 5 ~ 7 kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>pchnięcie</b>: | 15,3 kg | Bateria: | 6 ~ 12S |
| <i>Cont.</i> <b>cd.</b> <i>current</i> <b>obecny</b>: | 80A Dobre odprowadzanie ciepła | Prąd szczytowy: | 100A Dobre odprowadzanie ciepła |
| High Light: | Części IPX7 UAV,Pyłoszczelne części UAV IPX7,Wodoodporny system zasilania X8 |
||

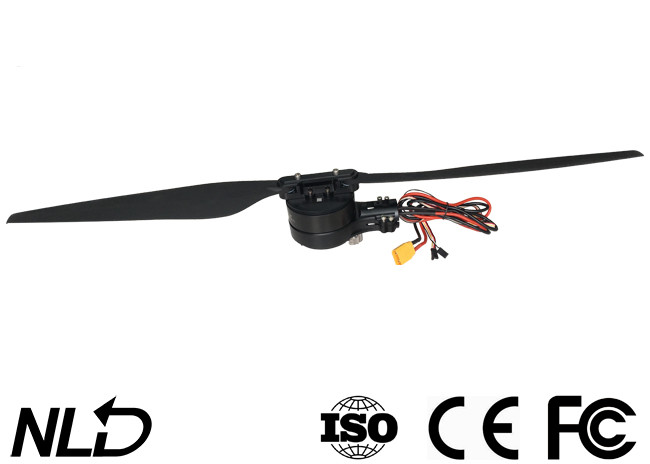

X8 Bezszczotkowy system zasilania silnika dla rolnictwa UAV Obciążenie drona 5 ~ 7 kg Do 15,3 kg Wodoodporny pyłoszczelny IPX7
Zaawansowane parametry
| Napięcie (V) | Śmigło | Przepustnica(%) | Pchnięcie | Amper(A) | Moc (W) | Wydajność (g/W) |
| 48V(12S LIPO) |

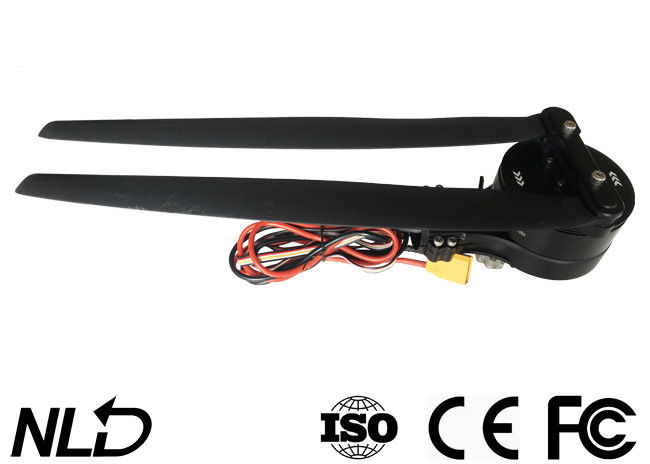

Składane śmigło 30,5 cala
|
44% | 3012 | 3,5 | 231.1 | 13,0 |
| 51% | 4009 | 7,1 | 346,9 | 11,6 | ||
| 56% | 5032 | 9,6 | 471,6 | 10,7 | ||
| 60% | 6000 | 12,6 | 615,0 | 9,8 | ||
| 64% | 6978 | 15,8 | 769,7 | 9,1 | ||
| 68% | 8009 | 19,6 | 957,6 | 8.4 | ||
| 72% | 9009 | 23,4 | 1144.1 | 7,9 | ||
| 76% | 9970 | 27,7 | 1350.8 | 7,4 | ||
| 80% | 10984 | 32,4 | 1579.1 | 7,0 | ||
| 84% | 12036 | 37,2 | 1812,5 | 6,6 | ||
| 87% | 12962 | 41,7 | 2031,8 | 6,4 | ||
| 94% | 14954 | 51,7 | 2520,3 | 5,9 | ||
| 100% | 16183 | 60,6 | 2944.2 | 5,5 |
Wstęp
Bezszczotkowy system zasilania X8 to system zasilania zdolny do przenoszenia obciążenia 5 ~ 7 kg (na wirnik) dla dronów rolniczych.Zapewnia ciąg do 15,3 kg i pasuje do ramion z włókna węglowego 30/35 mm.Jest wodoodporny i pyłoszczelny zgodnie ze standardem IPX7 i odporny na wodę deszczową, pestycydy, mgłę solną, piasek, kurz, błoto, piaszczystą glebę, wysoką temperaturę i uderzenia.Posiada również algorytm używany do optymalizacji systemu FOC ESC i silnika i uczynienia systemu bardziej zrównoważonym, wiele zabezpieczeń, takich jak samo wykrywanie po włączeniu zasilania, nieprawidłowe napięcie po włączeniu, przetężenie i blokowanie silnika oraz w czasie rzeczywistym funkcja wyprowadzania danych.
Uwaga
• Zawsze trzymaj drona z dala od tłumu, linii wysokiego napięcia i przeszkód, lataj dronem zgodnie z odpowiednimi przepisami bezpieczeństwa.
• Nigdy nie zbliżaj się do szybko obracającego się śmigła i silnika, w przeciwnym razie możesz się zranić.
• Przed użyciem sprawdź, czy wszystkie części są w dobrym stanie.Jeśli istnieje jakakolwiek uszkodzona część, skontaktuj się z fabryką w celu wymiany.
• Przed każdym lotem sprawdź, czy jakakolwiek śruba do łączenia części nie jest poluzowana, a silniki są poziome.
• Średnica otworu ramienia dla systemu zasilania X8 wynosi 35 mm, jeśli chcesz użyć rury 30 mm, najpierw zainstaluj adapter rury (dołączony do opakowania produktu) do rury projekcyjnej na uchwycie silnika.
• Możesz zmienić kolor światła zestawu LED.W takim przypadku należy zdemontować osłonę lampy i odpowiednio przesunąć przełączniki DIP.
• Silnik można wypłukać świeżą wodą po każdym locie, aby utrzymać go w czystości.
Specyfikacje
| Maks.Pchnięcie | 15,3 kg/oś (48 V, poziom morza) | Zalecany akumulator LiPo | LiPo 12S |
| Zalecana masa startowa | 5-7 kg / oś (48 V, poziom morza) | Waga kombinacji | 1040g |
| Ocena wodoodporności | IPX7 | temperatura robocza | -20 ℃ ~ 50 ℃ |
Silnik
| Rozmiar stojana | 81*20mm |
| Ocena KV | 100KV |
| OD rury z włókna węglowego | φ30mm/φ28mm (*Potrzebny będzie adapter rury) |
| Łożysko | Łożysko kulkowe NSK (wodoodporne) |
WYJŚCIE
| Zalecany akumulator LiPo | 6-12S LiPo | Poziom sygnału wejściowego PWM | 3,3v/5v |
| Częstotliwość sygnału przepustnicy | 50-500Hz | Szerokość impulsu roboczego | 1100~1940μs Naprawiono lub nie można go zaprogramować |
| Maks.Napięcie wejściowe | 52,2V | Maks.Prąd wejściowy | 80 A |
| BEC | Wbudowany | Maks.Prąd szczytowy | 100 A |
| Otwory montażowe dyszy | φ28,4 mm-2*M3 | ||
Śmigło
Średnica×Rozstaw 3090
Waga 180g
Instalacja systemu elektroenergetycznego
• Cały system zasilania został zmontowany przed opuszczeniem fabryki, jest gotowy do użycia i można go bezpośrednio zamontować na dronie rolniczym zgodnie z kierunkiem obrotu (CW/CCW) zaznaczonym na silniku.
• Średnica otworu (ramienia) wynosi 35mm, jeśli chcesz użyć rurki 30mm, potrzebny będzie adapter do rurki.
• Trójkolorowy kabel (czarny/czerwony/biały) służy do wysyłania danych i aktualizacji oprogramowania układowego ESC, dwukolorowy kabel (biały/czarny) jest kablem sygnału przepustnicy, a żółty przewód jest przewodem wyjściowym sygnału obrotów.
• Przewód sygnału danych służy do wyprowadzania wejścia przepustnicy, wyjścia przepustnicy, obrotów silnika, prądu wejściowego, prądu wyjściowego, napięcia wejściowego, temperatury kondensatora, temperatury MOS itp.
• Zakres przepustnicy ESC jest ustalony na 1100~1940μs.
