| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NLD |
| Orzecznictwo: | ISO9001 CE FCC |
| Numer modelu: | X6 |
| Minimalne zamówienie: | 2Set |
| Cena: | Negotible |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L / C, T / T, D / P, D / A |
| Możliwość Supply: | 100 zestawów / miesiąc |
| Nazwa: | System zasilania X6 | Zalecane obciążenie: | 3 ~ 5 kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>pchnięcie</b>: | 11,9 kg | Bateria: | 6~12S (do 52,2V) |
| <i>Cont.</i> <b>cd.</b> <i>current</i> <b>obecny</b>: | 80A | Prąd szczytowy: | 100A |
| High Light: | Części do śmigieł UAV ISO9001,części do UAV ISO9001,części do dronów 80A |
||

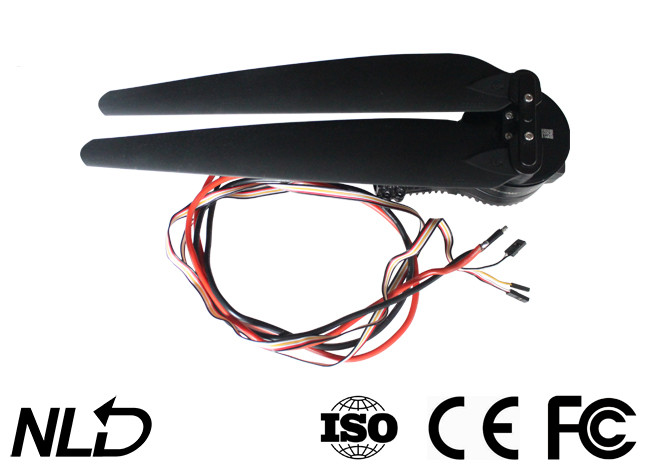

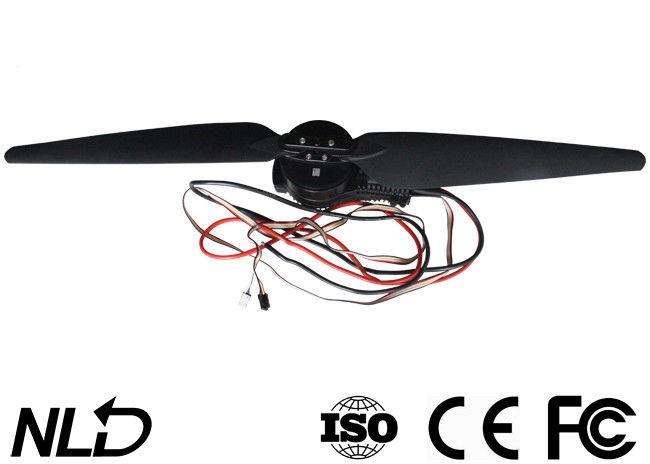

XRotor Pro X6 Bezszczotkowy system zasilania dla rolnictwa Obciążenie drona 3 ~ 5 kg Do 11,9 kg Wodoodporny, pyłoszczelny IPX7 Strandard
Specyfikacje
Maks.Siła ciągu 12 kg/oś (48 V, poziom morza)
Zalecany akumulator LiPo 12S LiPo
Zalecana masa startowa 3-5 kg/oś (48 V, poziom morza)
Waga kombi 720g
Wodoodporność IPX7
Temperatura pracy -20 ℃ ~ 50 ℃
Silnik
Średnica zewnętrzna 70mm
Klasa KV 180KV
OD rury z włókna węglowego φ30mm / φ28mm (* Potrzebny będzie adapter rury)
Łożysko importowane łożysko
WYJŚCIE
| Zalecany akumulator LiPo | 6-12S LiPo | Poziom sygnału wejściowego PWM | 3.3 v/5 v (kompatybilny) |
| Częstotliwość sygnału przepustnicy | 50-500Hz | Szerokość impulsu roboczego | 1100 ~ 1940 μs |
| Maks.Napięcie wejściowe | 52,2V | Maks.Prąd wejściowy (ciąg dalszy) | 80 A (z dobrym rozpraszaniem ciepła) |
| BEC | Wbudowany | Maks.Prąd szczytowy (10s) | 100 A (z dobrym rozpraszaniem ciepła) |
| Otwory montażowe dyszy | φ28,4 mm-2*M3 | ||
Śmigło
Średnica × podziałka 2388
Waga 91g (z adapterem śmigła, pojedynczym ostrzem: 36g)
Wstęp
Bezszczotkowy system zasilania XRotor Pro X6 to system zasilania zdolny do przenoszenia obciążenia
3 ~ 5 kg (na oś) dla dronów rolniczych.Może zapewnić ciąg do 11,9 kg i
Ramiona rurowe match28/30mm z włókna węglowego.Jest wodoodporny i pyłoszczelny zgodnie ze standardem IPX7 i
odporny na wodę deszczową, pestycydy, mgłę solną, piasek, kurz, błoto, piaszczystą glebę, wysoką temperaturę
i wpływ.Zawiera również algorytm używany do optymalizacji systemu FOC ESC i silnika
i uczynienie systemu bardziej zrównoważonym, wiele zabezpieczeń, takich jak samo wykrywanie po włączeniu zasilania,
Nieprawidłowe napięcie po włączeniu, nadmierne natężenie prądu i blokada silnika oraz dane wyjściowe w czasie rzeczywistym;
funkcjonować.
Uwaga
• Zawsze trzymaj dr 1 z dala od tłumu, linii wysokiego napięcia i przeszkód, lataj swoim
drona zgodnie z odpowiednimi przepisami bezpieczeństwa.
• Nigdy nie zbliżaj się do szybko obracającego się śmigła i silnika, w przeciwnym razie możesz się zranić.
• Przed użyciem sprawdź, czy wszystkie części są w dobrym stanie.Jeśli istnieje jakakolwiek uszkodzona część,
prosimy o kontakt z fabryką w celu wymiany.
• Przedtem sprawdź, czy jakakolwiek śruba do łączenia części nie jest poluzowana, a silniki są poziome
każdy lot.
• Średnica otworu ramienia dla systemu zasilania X6 wynosi 30 mm, jeśli chcesz użyć
Rura 28 mm, a następnie zainstaluj adapter rury (dołączony do opakowania produktu) do wystającego
najpierw rurkę na uchwycie silnika.
• Możesz zmienić kolor światła zestawu LED.W takim przypadku musisz zdemontować
osłonę świetlną i odpowiednio przesuń przełączniki DIP.
• Silnik można wypłukać świeżą wodą po każdym locie, aby utrzymać go w czystości.
• Cały system zasilania został zmontowany przed opuszczeniem fabryki, jest gotowy do użycia
I możesz go bezpośrednio zamontować na dronie rolniczym zgodnie z kierunkiem obrotu
(CW/CCW) oznaczone na silniku.
• Średnica otworu (ramienia) wynosi 30 mm, jeśli chcesz użyć rury 28 mm, to rura
potrzebny będzie adapter.
• Trójkolorowy kabel (czarny/czerwony/biały) służy do przesyłania danych i aktualizacji oprogramowania układowego ESC,
(Biały/Czarny) kabel dwukolorowy to kabel sygnałowy przepustnicy, a żółty przewód to RPM
przewód wyjściowy sygnału.
• Przewód sygnału danych służy do wyprowadzania wejścia przepustnicy, wyjścia przepustnicy, obrotów silnika, wejścia
prąd, prąd wyjściowy, napięcie wejściowe, temperatura kondensatora, temperatura MOS itp.
• Zakres przepustnicy ESC jest ustalony na 1100~1940μs.
