| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NLD |
| Orzecznictwo: | ISO9001 CE FCC |
| Numer modelu: | X9 |
| Minimalne zamówienie: | 2Set |
| Cena: | Negotible |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L / C, T / T, D / P, D / A |
| Możliwość Supply: | 100 zestawów / miesiąc |
| Imię: | X9 | Masa startowa: | 7 ~ 9,5 kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>Thrust</i> <b>Pchnięcie</b>: | 19,2 kg | Bateria: | 12s |
| Maksymalny prąd wejściowy: | 120A | Maksymalny prąd szczytowy: | 150A |
| Podkreślić: | Części ISO9001 UAV,części FCC UAV,system zasilania X9 |
||

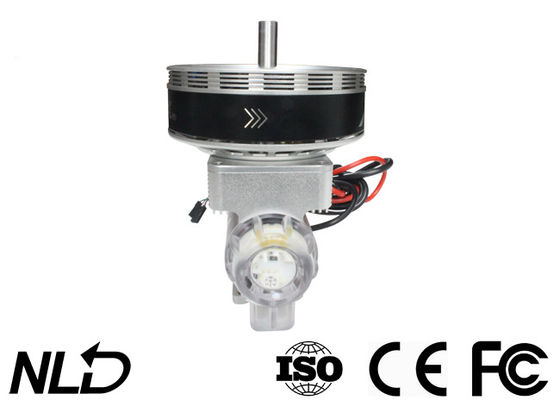

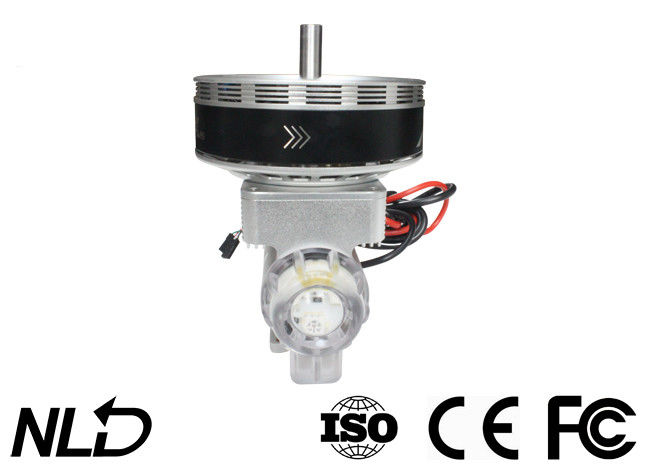

X9 Power System dla rolnictwa Masa startowa drona 7 ~ 9,5 kg Do 19,2 kg Wodoodporność i pyłoszczelność
Super duże obciążenie
Maksymalny ciąg na oś może osiągnąć 22,5 kg w połączeniu z kombinacją systemu zasilania x9B, która obejmuje FOC (Field Oriented Control) ESC z 34-calowym składanym śmigłem;ta kombinacja ma zastosowanie do ciężkich dronów (7-9,5 kg/oś), takich jak quadkopter z obciążeniem 16 kg.
Pomocnicze funkcjonalne otwory na śruby i drut
Odwrócone otwory na śruby (do instalacji i mocowania dyszy) w dolnej części zestawu x9 Power System oraz wbudowana szczotkowana dysza odśrodkowa ESC (którą można podłączyć do dyszy za pomocą drutu) upraszczają instalację dla większej liczby dronów rolniczych.
Znakomita konstrukcja rozpraszająca ciepło i odporna na uderzenia
Zintegrowana konstrukcja, która zwiększa obszar przewodzenia ciepła, aby umożliwić zastosowanie większej mocy (/wejście), w połączeniu z wentylatorem odśrodkowym na wirniku silnika sprawiają, że działanie combo systemu zasilania x9B jest bardziej niezawodne.
Odporna na uderzenia konstrukcja pod ESC pochłania uderzenia, aby chronić silnik i ESC oraz zmniejszyć uszkodzenia zestawu spowodowanego awariami.
Zaawansowane parametry
| Napięcie (V) | Śmigło | Przepustnica(%) | Pchnięcie | Amper(A) | Moc (W) | Prędkość (RPM) | Wydajność (g/W) |
| 46V (12S LIPO) |
34-calowe składane śmigło
|
40% | 5005 | 9,6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12,8 | 591,5 | 1946 | 10.14 | ||
| 50% | 7248 | 17 | 789,4 | 2139 | 9.18 | ||
| 52% | 7923 | 19,1 | 885,0 | 2218 | 8.95 | ||
| 54% | 8495 | 21,2 | 982,8 | 2287 | 8.64 | ||
| 56% | 9018 | 23,7 | 1094,8 | 2372 | 8.24 | ||
| 58% | 9498 | 25,5 | 1183,8 | 2432 | 8.02 | ||
| 60% | 10143 | 28,0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30,6 | 1422,9 | 2590 | 7.57 | ||
| 64% | 11493 | 34,2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37,1 | 1716,7 | 2738 | 7.07 | ||
| 68% | 13004 | 41,0 | 1896,7 | 2818 | 6.86 | ||
| 70% | 13646 | 44,1 | 2048.1 | 2889 | 6,66 | ||
| 75% | 15198 | 53,5 | 2470,0 | 3075 | 6.15 | ||
| 80% | 17500 | 66,4 | 3073.1 | 3271 | 5.69 | ||
| 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790.4 | 3697 | 4.80 |
Wstęp

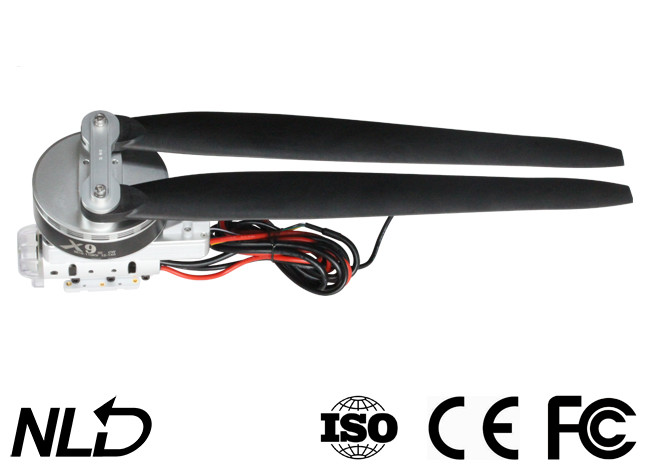

Bezszczotkowy system zasilania X9 to system zasilania zdolny do przenoszenia obciążenia 7~9,5 kg (na wirnik) dla dronów rolniczych.Zapewnia ciąg do 19,2 kg i pasuje do 40-milimetrowych ramion z włókna węglowego.Jest wodoodporny i pyłoszczelny zgodnie ze standardem IPX7 i odporny na wodę deszczową, pestycydy, mgłę solną, piasek, kurz, błoto, piaszczystą glebę, wysoką temperaturę i uderzenia.Posiada również algorytm używany do optymalizacji systemu FOC ESC i silnika i uczynienia systemu bardziej zrównoważonym, wiele zabezpieczeń, takich jak samo wykrywanie po włączeniu zasilania, nieprawidłowe napięcie po włączeniu, przetężenie i blokowanie silnika oraz w czasie rzeczywistym funkcja wyprowadzania danych.
Uwaga
• Zawsze trzymaj drona z dala od tłumu, linii wysokiego napięcia i przeszkód, lataj dronem zgodnie z odpowiednimi przepisami bezpieczeństwa.
• Nigdy nie zbliżaj się do szybko obracającego się śmigła i silnika, w przeciwnym razie możesz się zranić.
• Przed użyciem sprawdź, czy wszystkie części są w dobrym stanie.Jeśli istnieje jakakolwiek uszkodzona część, skontaktuj się z fabryką w celu wymiany.
• Przed każdym lotem sprawdź, czy jakakolwiek śruba do łączenia części nie jest poluzowana, a silniki są poziome.
• Średnica otworu ramienia dla systemu zasilania X9 wynosi 40 mm.
• Możesz zmienić kolor światła zestawu LED.W takim przypadku należy zdemontować osłonę lampy i odpowiednio przesunąć przełączniki DIP.
• Silnik można wypłukać świeżą wodą po każdym locie, aby utrzymać go w czystości.
Specyfikacje
| Maks.Pchnięcie | 19,2 kg/oś (46 V, poziom morza) | Zalecany akumulator LiPo | LiPo 12S |
| Zalecana masa startowa | 7-9,5 kg/oś (46 V, poziom morza) | Waga kombinacji | 1400g |
| Ocena wodoodporności | IPX7 | temperatura robocza | -20 ℃ ~ 55 ℃ |
Silnik
| Rozmiar stojana | 96*16mm |
| Ocena KV | 110KV |
| OD rury z włókna węglowego | φ40mm |
| Łożysko | Importowane wodoodporne łożysko |
WYJŚCIE
| Zalecany akumulator LiPo | 6-12S LiPo | Poziom sygnału wejściowego PWM | 3.3v/5v (kompatybilny) |
| Częstotliwość sygnału przepustnicy | 50-500Hz | Szerokość impulsu roboczego | 1100~1940μs Naprawiono lub nie można go zaprogramować |
| Maks.Napięcie wejściowe | 52,2V | Maks.Prąd wejściowy | 120 A |
| BEC | Wbudowany | Maks.Prąd szczytowy | 150 A |
| Otwory montażowe dyszy | φ28,4 mm-2*M3 | ||
Śmigło
Średnica × skok 34.7x11 cali
Instalacja systemu elektroenergetycznego
• Cały system zasilania został zmontowany przed opuszczeniem fabryki, jest gotowy do użycia i można go bezpośrednio zamontować na dronie rolniczym zgodnie z kierunkiem obrotu (CW/CCW) zaznaczonym na silniku.
• Średnica otworu (ramienia) wynosi 40 mm.
• Trójkolorowy kabel (czarny/czerwony/biały) służy do wysyłania danych i aktualizacji oprogramowania układowego ESC, dwukolorowy kabel (biały/czarny) jest kablem sygnału przepustnicy, a żółty przewód jest przewodem wyjściowym sygnału obrotów.
• Przewód sygnału danych służy do wyprowadzania wejścia przepustnicy, wyjścia przepustnicy, obrotów silnika, prądu wejściowego, prądu wyjściowego, napięcia wejściowego, temperatury kondensatora, temperatury MOS itp.
• Zakres przepustnicy ESC jest ustalony na 1100~1940μs.
