| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NLD |
| Orzecznictwo: | ISO9001 CE FCC |
| Numer modelu: | X9 Plus |
| Minimalne zamówienie: | 2Set |
| Cena: | Negotible |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L / C, T / T, D / P, D / A |
| Możliwość Supply: | 100 zestawów / miesiąc |
| Nazwa: | Zasilacz X9 Plus | Masa startowa: | 11 ~ 13 kg |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>pchnięcie</b>: | 26,5 kg | Bateria: | 14S |
| Maksymalny prąd wejściowy: | 120A | Waga kombinacji: | 1774g |
| Podkreślić: | Produkty IPX7 UAV,produkty IPX7 FCC UAV,części do dronów ISO9001 |
||

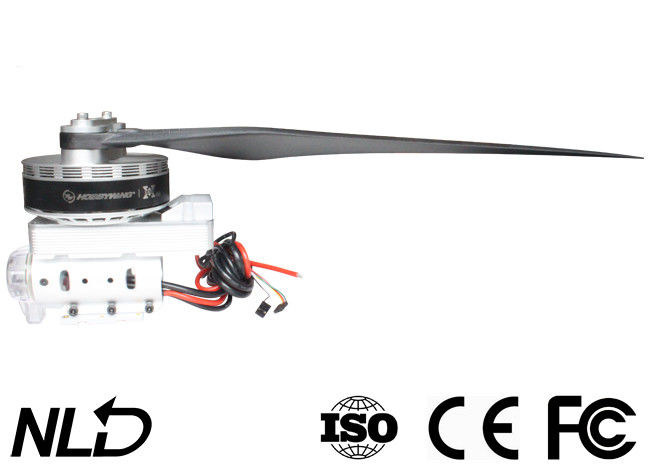

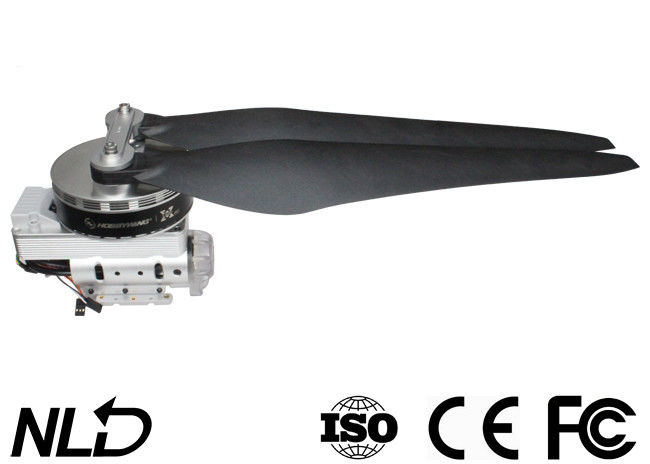

Jednostka zasilająca X9 Plus/Max dla rolnictwa Masa startowa drona 11 ~ 15 kg Maks. 29 kg Wodoodporność IPX7
Wyjaśnienia dotyczące zabezpieczeń
• Ochrona przed uruchomieniem:
ESC wyłączy silnik, jeśli nie uruchomi się normalnie w ciągu 2 sekund poprzez zwiększenie sygnału wejściowego przepustnicy.W takim przypadku musisz przesunąć drążek gazu z powrotem do dolnej pozycji i ponownie uruchomić silnik.(Możliwe przyczyny tego problemu: słabe połączenie/rozłączenie między przewodami ESC i silnika, zablokowane śmigła itp.)
• Zabezpieczenie przed blokadą silnika:
ESC natychmiast odetnie wyjście do silnika i nie będzie próbował ponownie uruchomić silnika, gdy wykryje, że silnik jest zablokowany.W tym stanie musisz najpierw pociągnąć drążek przepustnicy do dolnej pozycji, a następnie popchnąć go w górę, aby usunąć błąd i ponownie uruchomić ESC, aby wznowić wyjście.
• Zabezpieczenie nadprądowe:
ESC odetnie swoje wyjście natychmiast, gdy prąd szczytowy zbliży się do 300A.Uruchamia się ponownie dopiero po wyłączeniu i ponownym włączeniu.
• Ochrona przed utratą sygnału przepustnicy:
gdy ESC wykryje utratę sygnału przez ponad 0,25 sekundy, natychmiast odetnie wyjście, aby uniknąć jeszcze większej utraty, która może być spowodowana ciągłym, szybkim obrotem śmigieł.ESC wznowi odpowiednie wyjście po odebraniu normalnych sygnałów.
Specyfikacje
|
X9 Plus Masa startowa 11 ~ 13 kg;Maks.Siła ciągu 26,5 kg Sugerowana bateria 14S LiPo Waga kombi 1774g Wodoodporność IPX7 Temperatura pracy -20 ℃ ~ 50 ℃ |
X9 maks. Masa startowa 12 ~ 15 kg;Maks.Ciąg 29 kg Sugerowana bateria 14S LiPo Waga Combo 1970g Wodoodporność IPX7 Temperatura pracy -20 ℃ ~ 55 ℃ |
Silnik
|
X9 Plus Ocena KV 100KV Rozmiar stojana 96x20mm Łożysko importowane z Japonii |
X9 maks. Wartość KV 100 obr/min/V Rozmiar stojana 96x26mm Średnica rury D40/D45 Łożysko importowane z Japonii |
WYJŚCIE
|
X9 Plus Zalecany akumulator LiPo 6-14S LiPo Poziom sygnału wejściowego PWM 3,3 V/5 V (kompatybilny) Częstotliwość sygnału przepustnicy 50-500Hz Szerokość impulsu roboczego 1050-1950 Maks.Napięcie wejściowe 60,9 V Maks.Prąd wejściowy (krótkotrwały) 120A Wbudowanie BEC |
X9 maks. Zalecany akumulator LiPo 6-14S LiPo Poziom sygnału wejściowego PWM 3,3 V/5 V (kompatybilny) Częstotliwość sygnału przepustnicy 50-500Hz Szerokość impulsu roboczego 1050-1950 Maks.Napięcie wejściowe 60,9 V Maks.Prąd wejściowy (krótkotrwały) 150A Wbudowanie BEC Otwory montażowe dla dyszy D28,4mm-2*M3 |
Śmigło
|
X9 Plus Średnica x skok 36x120 cali |
X9 maks. Średnica x skok 36x120 cali |
Super duże obciążenie
Maksymalny ciąg na oś może osiągnąć 29 kg w połączeniu z kombinacją systemu x9 Max power, która obejmuje FOC (Field Oriented Control) ESC z 34-calowym składanym śmigłem;ta kombinacja ma zastosowanie do 12-15 kg/oś.
Pomocnicze funkcjonalne otwory na śruby i drut
Odwrócone otwory na śruby (do montażu i mocowania dyszy) w dolnej części zestawu x9 Max power oraz wbudowana szczotkowana dysza odśrodkowa ESC (którą można podłączyć do dyszy za pomocą przewodu) upraszczają instalację dla większej liczby dronów rolniczych.
Znakomita konstrukcja rozpraszająca ciepło i odporna na uderzenia
Zintegrowana konstrukcja, która zwiększa obszar przewodzenia ciepła, aby umożliwić zastosowanie większej mocy (/wejście), w połączeniu z wentylatorem odśrodkowym na wirniku silnika sprawiają, że działanie combo systemu zasilania x9B jest bardziej niezawodne.
Odporna na uderzenia konstrukcja pod ESC pochłania uderzenia, aby chronić silnik i ESC oraz zmniejszyć uszkodzenia zestawu spowodowanego awariami.
Wstęp
Bezszczotkowy system zasilania X9 Max to system zasilania zdolny do przenoszenia obciążenia 12 ~ 15 kg (na wirnik) dla dronów rolniczych.Zapewnia ciąg do 29 kg i pasuje do ramion z włókna węglowego 40/45 mm.Jest wodoodporny i pyłoszczelny zgodnie ze standardem IPX7 i odporny na wodę deszczową, pestycydy, mgłę solną, piasek, kurz, błoto, piaszczystą glebę, wysoką temperaturę i uderzenia.Posiada również algorytm używany do optymalizacji systemu FOC ESC i silnika i uczynienia systemu bardziej zrównoważonym, wiele zabezpieczeń, takich jak samo wykrywanie po włączeniu zasilania, nieprawidłowe napięcie po włączeniu, przetężenie i blokowanie silnika oraz w czasie rzeczywistym funkcja wyprowadzania danych.
Uwaga
• Zawsze trzymaj drona z dala od tłumu, linii wysokiego napięcia i przeszkód, lataj dronem zgodnie z odpowiednimi przepisami bezpieczeństwa.
• Nigdy nie zbliżaj się do szybko obracającego się śmigła i silnika, w przeciwnym razie możesz się zranić.
• Przed użyciem sprawdź, czy wszystkie części są w dobrym stanie.Jeśli istnieje jakakolwiek uszkodzona część, skontaktuj się z fabryką w celu wymiany.
• Przed każdym lotem sprawdź, czy jakakolwiek śruba do łączenia części nie jest poluzowana, a silniki są poziome.
• Średnica otworu ramienia dla systemu zasilania X9 Max wynosi 40/45 mm.
• Możesz zmienić kolor światła zestawu LED.W takim przypadku należy zdemontować osłonę lampy i odpowiednio przesunąć przełączniki DIP.
• Silnik można wypłukać świeżą wodą po każdym locie, aby utrzymać go w czystości.
Instalacja systemu elektroenergetycznego
• Cały system zasilania został zmontowany przed opuszczeniem fabryki, jest gotowy do użycia i można go bezpośrednio zamontować na dronie rolniczym zgodnie z kierunkiem obrotu (CW/CCW) zaznaczonym na silniku.
• Średnica otworu (ramienia) wynosi 40 mm.
• Trójkolorowy kabel (czarny/czerwony/biały) służy do wysyłania danych i aktualizacji oprogramowania układowego ESC, dwukolorowy kabel (biały/czarny) jest kablem sygnału przepustnicy, a żółty przewód jest przewodem wyjściowym sygnału obrotów.
• Przewód sygnału danych służy do wyprowadzania wejścia przepustnicy, wyjścia przepustnicy, obrotów silnika, prądu wejściowego, prądu wyjściowego, napięcia wejściowego, temperatury kondensatora, temperatury MOS itp.
• Zakres przepustnicy ESC jest ustalony na 1100~1940μs.
